程力东风华神F5国五经济款洒水车
时间：2020-03-26

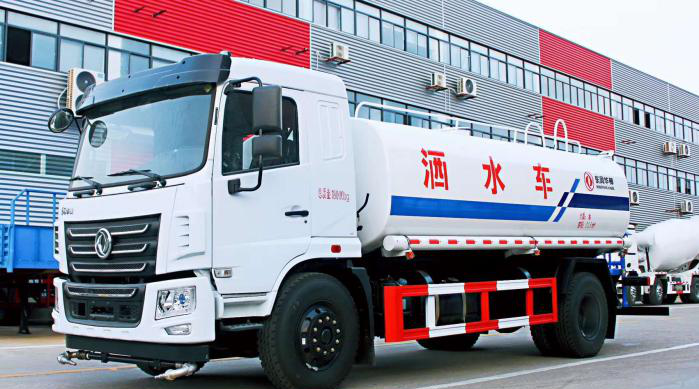

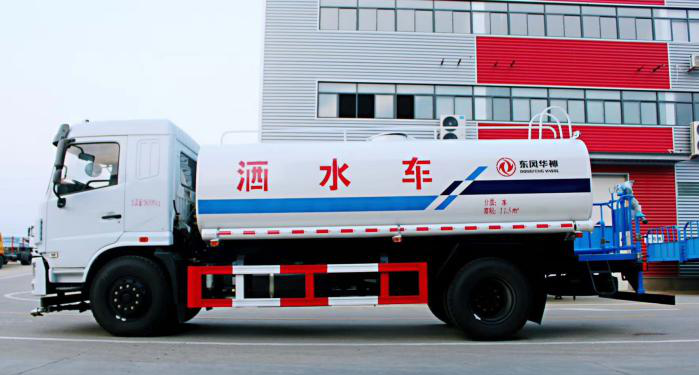

一、程力东风F5洒水车
底盘参数配置：
东风华神系列，F5系列排半驾驶室，3950mm轴距，玉柴玉柴YC4FA130-50或YC4EA160-56发动机，万里扬7档或陕齿小八档变速箱，2.7T/3.6T前桥，8T后桥，9.00R20钢丝胎，内中控，ABS，断气刹，动力转向，行驶记录仪
上装参数配置
洒水车基本功能性：罐体有效容积12方。前置对冲，后洒，侧喷及尾部工作平台绿化高炮。
|
上装规格 |
|||
|
上装配置及参数 |
水罐有效容积(m³) |
12 |
|
|
水枪射程(m) |
28 |
||
|
冲洗宽度(m) |
≥14 |
||
|
洒水宽度(m) |
≥12 |
||
|
罐体 |
罐体材质、厚度 |
Q235B碳钢、4mm |
|
|
封头材质、厚度 |
Q235B碳钢、4mm |
||
|
防波板厚度/个数 |
3mm/2 |
||
|
检修人孔 |
Q235B碳钢，1个 |
||
|
水泵 |
型号 |
亿丰65QZ-60/90 |
|
|
流量 |
60 |
||
|
扬程(m) |
90 |
||
|
自吸高度（m） |
6.5 |
||
|
水路系统 |
管路 |
无缝钢管、油漆 |
|
|
前冲 |
铝合金、圆锥喷嘴，2个 |
||
|
后洒 |
铸铁，2个 |
||
|
水炮 |
铝合金，1个 |
||
|
侧喷 |
铝合金、莲蓬喷头，2个 |
||
|
球阀 |
合金钢、手动球阀 |
||
|
加水口 |
中式内扣式消防栓接口、铝合金 |
||
|
取力器、传动轴 |
与变速箱、水泵匹配 |
||
|
工作平台 |
Q195碳钢、冲孔、1.5mm |
||
|
管箱 |
2个、PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形； |
||
1、整车采用随州亿丰水泵。
2、全车控制系统采用手动操作.
3、罐体采用国标Q235碳钢板材厚度4mm，封头厚度为5mm。
4、所有管道采用无缝钢管.
5、配备铝合金高压水炮。
6、所有直通球阀均采用304不锈钢材质，防止漏水及增加美观。
