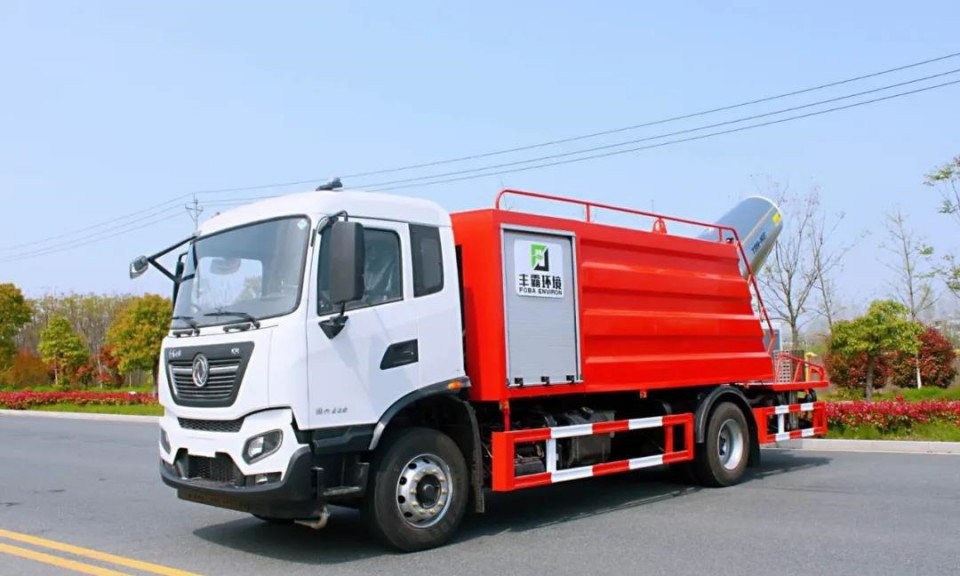

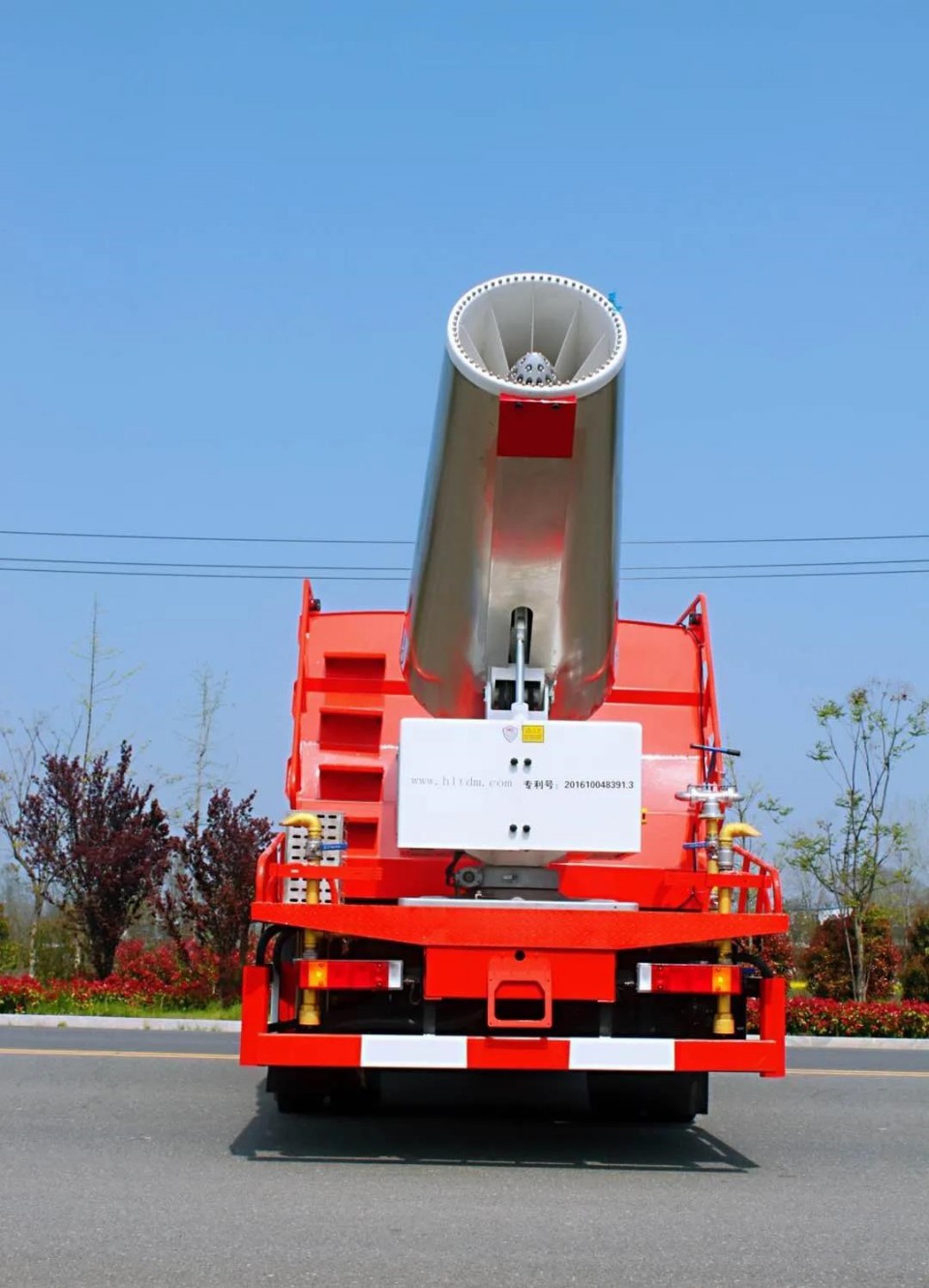

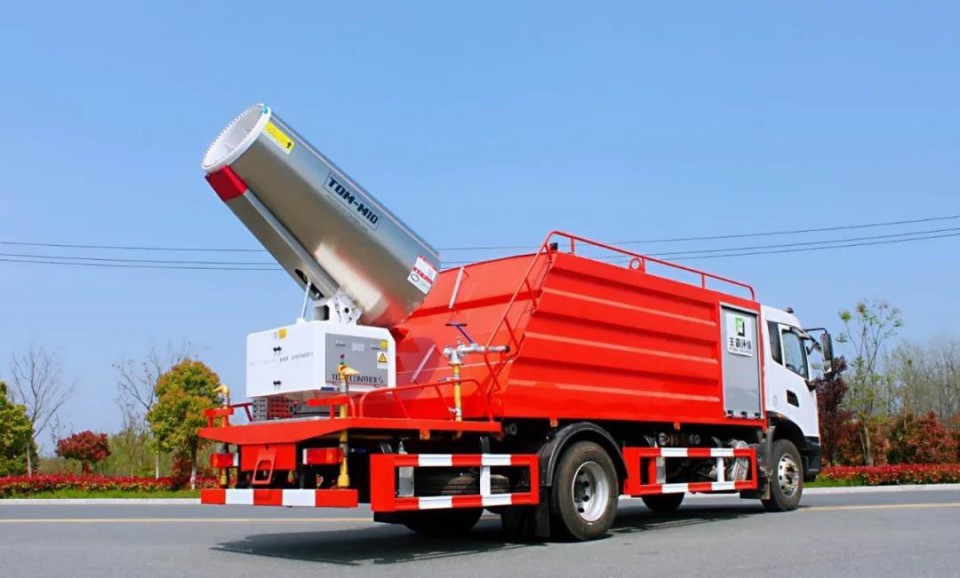

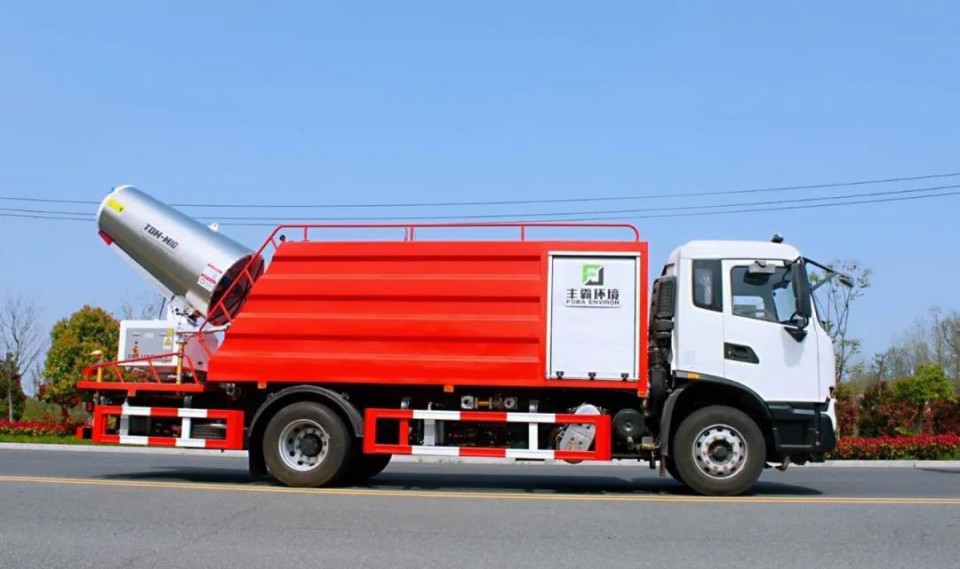

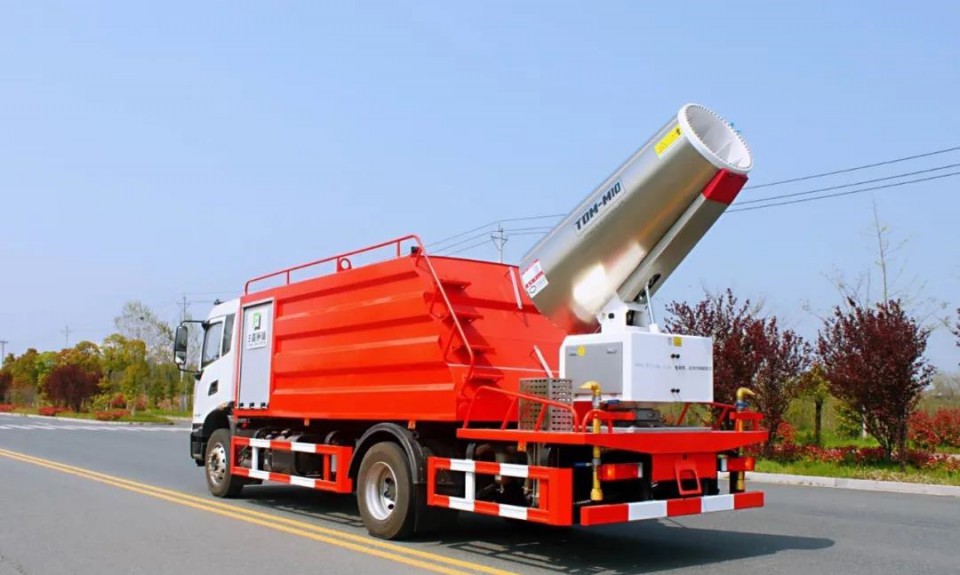

程力东风天锦（100米副发+液压）5181TDYD6型多功能抑尘车雾炮车
时间：2020-04-07
一、 底盘配置：东风天锦（轴距4500）
东风D530排半标准顶驾驶室，康明斯B6.2NS6B210（210马力），东风6挡变速箱，4.5T前桥，9T单减后桥，250双层大梁，275/80R22.5，车载终端，远程油门开关，接口取力，空调，中控锁，电动门窗，断气刹，排气制动 。
二、 程力雾炮车上装配置：
1、整车采用杭州威龙泵水泵。
2、全车控制系统采用新式气控球阀进行气动控制，可以实现在驾驶室内分别控制前冲后洒作业。
3、罐体采用国标Q235碳钢板材厚度4mm，封头厚度为5mm。
4、所有管道采用无缝钢管防腐防锈处理。
5、所有进出水口加装黄铜过滤器，上罐口安装过滤网，保证运水清洁，不会造成管道及水泵堵塞或损坏。
6、整车管道配备水压表，防止管道压力过大产生故障。
7、配备不锈钢高压水炮，车尾LED箭头指示灯.
8、所有直通球阀均采用304不锈钢材质，防止漏水及增加美观。
9、罐体做环氧树脂防腐，防腐有效的保证了运输介质的清洁，常规环境下防腐有效时限长达18个.
10、带低水位报警器，防止水泵空转受损.
雾炮参数：
|
序号 |
参数项目 |
参数指标 |
备注 |
|
1 |
风机液压马达转速 rpm |
1400 |
最大工作转速1950rpm |
|
2 |
液压泵额定转速 rpm |
2000 |
最大工作转速2500rpm |
|
3 |
系统额定功率 kw |
38.6 |
含风叶与水泵驱动 |
|
4 |
风机液压泵/马达ml/r |
62/75 |
伊顿，系统压力18MPa |
|
5 |
水泵液压泵/马达ml/r |
30/20 |
系统压力8.5MPa |
|
6 |
喷头数量 个 |
90 |
|
|
7 |
控制方式 |
无线遥控和触摸屏 |
触摸屏可单放驾驶室内 |
|
8 |
防护等级 |
IP55 |
|
|
9 |
额定射程 m |
100 |
|
|
10 |
水泵压力 MPa |
1.5-2.0 |
|
|
11 |
水雾流量 L/min |
120 |
|
|
12 |
覆盖面积 ㎡ |
20900/31400 |
|
|
13 |
水雾颗粒度 μm |
20~200 |
|
|
14 |
风炮俯仰角度 ° |
-10~60 |
|
|
15 |
风炮水平转角 ° |
±90 |
|
|
16 |
噪音 dB |
85 |
7.5m测量 |
|
17 |
噪音标准（dB） |
20米处65dB |
|
|
18 |
使用环境温度（℃） |
0-50（无保温）、-35-50（保温） |
|
|
19 |
外形尺寸（mm） |
2435x1155x2360 |
|
|
20 |
重量（Kg） |
1540 |
|
|
21 |
风扇数量（个） |
2 |
|
|
22 |
噪音控制 |
双壁降噪 |
|
|
23 |
喷圈类型 |
国际双喷雾形式 |
|
|
24 |
康明斯副发及组件 |
QSB3.9-C80-30 |
三、 性能描述：
1、集成的驾驶室内操作和喷雾机监控系统
2、独特的喷雾结构设计
3、可靠的无线遥控系统
4、选用先进多功能变送器系统，用于监测喷雾电压、电流、功率等参数，同时传输给触摸屏显示，可直观形象的看到喷雾机的运行状态。
5、先进的触摸屏控制系统
6、精细的雾化喷头
7、先进的控制元器件
8、性能良好的丹麦、德国PAG尼龙优质风扇和航空铸铝风扇
9、性能稳定的多级离心泵
10、先进的GPS云服务定位系统(注：可供选配！）
